SCIT-SC(300~2000℃分段)

SCIT-1SC(600~2000℃)/ SCIT-2SC(300~1200℃)/ SCIT-3S7(100-700℃)


SCIT-1SC-S06(600~2000℃)/ SCIT-2SC-S06(300~1200℃)



 本系列红外测温仪由SCIT-S/SC测头配SCITV08仪表构成,用激光来进行目标瞄准,激光瞄准有两种:1)激光点瞄准型;2)激光环瞄准型。



1. 技术指标

1)SCIT-SC中心激光点瞄准型技术指标


中温型

高温型

型  号

SCIT-2SC

SCIT-1SC

SCIT-2SC-S06

SCIT-1SC-S06

范   围

300~1200℃

600~2000℃

波 长

1.55μm

0.96μm

距离系数

100:1

对焦位置

SC型: 10.4mm@1.0m(1.0m处最小可测目标大小10.4mm);

SC-S06型: 6mm@600mm

瞄准与调焦

中心激光点瞄准,不调焦

测温精度

绝对精度:±1% ;重复精度:±2‰

测温分辨率

1℃

响应时间

100ms

发射率

0.10~1.10(调整步长0.01)

测温方式

实时值、最大值、平均值测量

计算间隔

最大值/平均值计算间隔:1~99秒,调整步长1秒

操作与显示

五键操作;4位LED数码显示,4~6个LED提示符指示报警和测温状态(可显测头环温)

标准配置

接口

全隔离14bit模拟信号输出:4mA~20mA

带继电器触点和声光指示的两个多模式报警点(AH,AL)

外型尺寸

测头:Φ42mm×158mm

控制仪表A型:160mm×80mm×125mm;B型:96mm×96mm

专用电缆

2m(可选配长至200m)

电源及功耗

AC220V±10%  小于6瓦

工作环境

环境温度0℃~60℃,湿度:0~80%(不结露);

测头加水冷套时气冷:0~120℃;水冷:0~175℃

储存温度

0℃~85℃

选配件

全隔离式数字接口:RS232,RS485

微打接口,大屏,记录单元

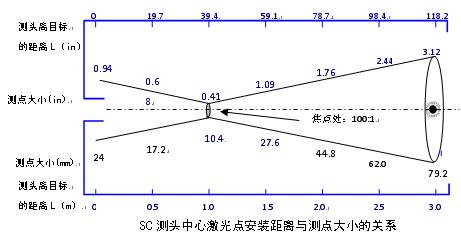

 SC测头射出的激光点可以用来瞄准目标,激光点表示测温区域的中心。测温区域大小依据下图来确定,例如在1m处的测温区域目标直径为10.4mm。

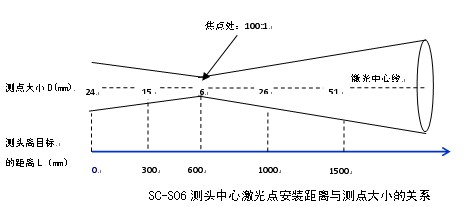

SC-S06在0.6m处的测温区域目标直径为6mm。如下图

   2)SCIT-3S7中心激光环瞄准型技术指标

型     号

SCIT-3S7

范      围

200~700

100~500

波   长

2.30μm

距离系数

701

调焦范围

可调焦,0.30m 以远

瞄准方式

中心激光环瞄准

最小可测

目标大小

4.2mm(70:1,在0.30米处)



测温精度

绝对精度:±1% ;重复精度:±2‰

测温分辨率

1℃

响应时间

100ms

外形尺寸

Φ42mm×155mm

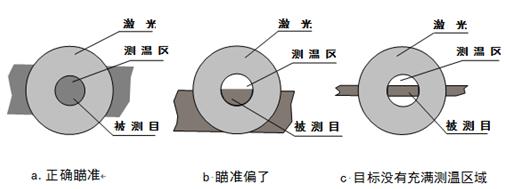

激光环瞄准中心空白圆孔为真实测温区域;用户可用激光环中心圆孔去瞄准被测目标。即使激光环红色区域不够均匀、或不规则,其边缘有缺陷、圆孔不在正中央等情况均不影响瞄准与测温。只要激光斑里有圆型空区(圆孔完整)就可正常瞄准。如下图。



调焦测头离目标距离在0.25~0.5米时,将物镜拉至最外边;当距离在1.5米以外时, 将物镜推至最里边。当距离在0.5~1.5米时,将物镜调至中间位置。调焦时,以激光环空点(测温区域)边缘清晰为准。

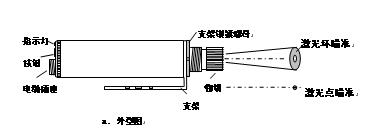

2.外形安装图

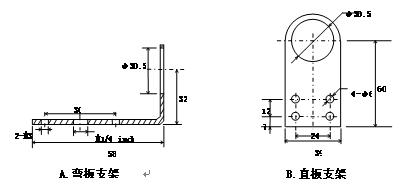

安装支架(标准配置为弯板支架)

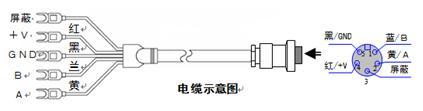

  3.电缆接线



有关操作请详见使用说明书。
